Chapter 7  图样画法

7．1视图

视图就是根据有关标准和规定，用正投影法所绘制出物体的图形，它主要用来表达物体的外形，必要时才用虚线表达其不可见部分。

视图通常有基本视图、向视图、局部视图和斜视图。

7．1．1基本视图和向视图

任何物体都有长、宽、高三个方向和前后、左右、上下六个侧面，与物体六个侧面平行的投影面称为基本投影面，物体向基本投影面投射所得到的视图称为基本视图。

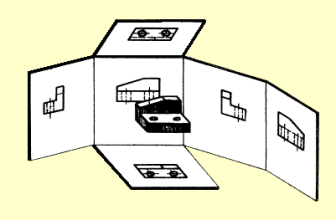

将物体置于一六面体中，则概六面体的六个面即为基本投影面，将物体向六个基本投影面投射，就可得到六个基本投影面。

主视图：由前向后投射所得到的视图；

俯视图：由上向下投射所得到的视图；

左视图：由左向右投射所得到的视图；

右视图：由右向左投射所得到的视图；

仰视图：由下向上投射所得到的视图；

后视图：由后向前投射所得到的视图；

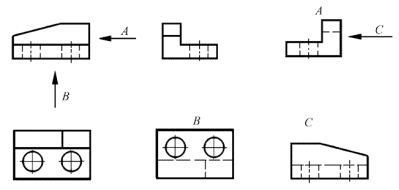

7．1．2向视图

向视图是可以自由配置的基本视图。

为了便于读图，应在向视图的上方用大写拉丁字母标出该向视图的名称（如“A”、“B”等），且在相应的视图附近用箭头指明投射方向，并注上同样的字母，如图所示。

    画物体的某个视图时，如果其上的某个结构在其他视图中已表达清楚，则在该视图中额细虚线可省略不画；反之，若该结构在其他图形中不能确定或表达不清楚时，则细虚线不能省略。

7.1.3局部视图

将机件的某一部分向基本投影面投射所得的视图称为局部视图。

局部视图适用于当机件的主体形状已由一组基本视图表达清楚，当采用一定数量的基本视图后，该机件上所有部分结构尚需表达，而又没有必要再画出完整的基本视图时，可采用局部剖视图。如图所示的机件，用主、俯两个基本视图已清楚地表达了主体形状，但为了表达左、右两个凸缘形状，再增加左视图和右视图，就显得繁琐和重复，此时可采用两个局部视图，只画出所需表达的左、右凸缘形状，则表达方案既简练又突出了重点。

有时，为了节省绘图时间和图幅，将对称结构物体的视图只画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线（对称符号）。

采用局部视图时要注意：

（1）局部视图可按基本视图的配置形式配置；也可按向视图的配置形式配置并标注。

（2）局部视图的断裂边界线用波浪线或双折线绘制；当所表示的局部视图的外轮廓成封闭时，则不必画出其断裂边界线。当只画一半或四分之一视图时，断裂边界线应为细点画线，且应画上对称符号。

7.1.4斜视图

    将物体向不平行基本投影面的平面投射所得的视图，称为斜视图。

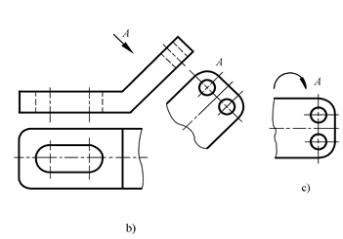

当机件上有倾斜于基本投影面的结构时，为了表达倾斜部分的实形，可设置一个与倾斜结构平行且垂直于一个基本投影面的辅助投影面，然后将该倾斜结构向辅助投影面投射并展平，所得的视图称为斜视图，如图所示。

画斜视图时应注意：

（1）斜视图主要用来表达物体上倾斜部分的实形，所以其余部分不必全部画出，而采用波浪线或双折线断开。

当所表示物体的倾斜结构是完整的、且外形轮廓线封闭时，波浪线可省略不画。

（2）斜视图必须进行标注，其标注方法是：在斜视图上方标出视图的名称“×”，并在相应的视图附近用箭头和字母“×”指明投射方向。斜视图上方的名称和字母应正写。

（3）斜视图一般按投影关系配置，必要时可平移。为了画图方便，在不至引起误解时，也允许将图形旋转，但应注明“？×”。

7．2剖视图

当物体有内部结构时，在视图中只能用细虚线来表达，若视图中的细虚线过多，则会影响物体表达的清晰程度，给读图和标注尺寸带来不便。为此，国家标准给出了物体内部结构及形状表达的方法：剖视图和断面图。

7．2．1 剖视图的基本概念

1，剖视图的形成

假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移开，而将剩余部分向投影面投射所得的图形，称为剖视图，简称剖视。

用于剖切被表达物体的假想平面或曲线称为剖切面；

剖切面与物体的接触部分称为剖面区域；

指示剖切面位置的线称为剖切线；

指示剖切面起、止和转折位置及投射方向的符号称为剖切符号。

7．2．2剖视图的画法及标注

影响剖视图绘制的三要素

从剖视图的形成过程可见，任何一个剖视图都将受到剖切面的种类、剖切面的位置及剖切范围三个要素的影响。

剖切面的种类：可分为单一剖切面、几个平行的剖切面、几个相交的剖切面。

剖切面的位置：可分为平行于基本投影面，不平行于基本投影面；如相对于物体自身，则还有经过物体对称面和不经过物体对称面之分。

剖切范围：可分为完全剖开或部分剖开，而部分剖开又可再分为以对称中心线为界的剖开一半和剖开局部。

剖面符号。剖视图中，剖面区域一般应画出剖面符号，以区分机件上被剖切到的实体部分和未剖切到的空心部分。

不需要在剖面区域中表示材料的类别时，可采用通用剖面线表示。通用剖面线应以适当角度的细实现绘制，最好与注要轮廓线或剖面区域的对称线成45°角。若需要在剖面区域中表示材料的类别时，应采用特定的剖面符号表示。特定的剖面符号的分类结构示例如图所示。

1．剖视图的画图方法及步骤

（1）形体分析

（2）确定剖切面的种类、位置及剖切范围

（3）画剖视图

（4）画剖面符号

（5）剖视图的标注

在下列情况下，剖视图可省略标注：

A，  当剖视图按投影关系配置、中间没有其他图形隔开时，可省略箭头。

B，  当单一剖切平面、平行于基本投影面、通过物体的对称平面或基本对称平面、且剖视图按投影关系配置、中间又无其他图形隔开时不必标注。

2，画剖视图的注意事项

（1）由于剖切是假想的，所以当物体的一个视图画成剖视后，其他视图的完整性不受影响，仍应完整地画出。

（2）画剖视图的目的在于清楚地表达内部结构的实形，因此，剖切平面应尽量通过较多的内部结构的轴线或对称平面，并平行于某一投影面。

（3）位于剖切平面之后的可见部分应全部画出，避免漏线、错线。

（4）对于剖切平面之后的不可见部分，若在其他视图上已表达清楚，则细虚线可省略，即在一半情况下剖视图中不画细虚线。

7.2.3 剖视图的分类

1，剖视图的种类

   根据国家标准的规定，剖视图按剖切范围可分为：全剖视图，半剖视图和局部剖视图。

（1）全剖视图

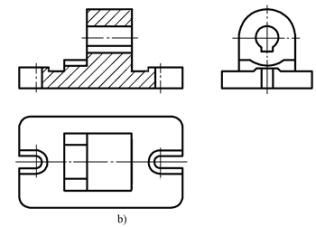

用剖切面完全剖开机件所获得的剖视图，称为全剖视图。

   全剖视图主要用于内形需要表达,而外形简单或外形在其他视图中已表达清楚的物体.

由于全剖视图是将机件完全剖开，机件外形的投影受影响，因此，全剖视图一般适用于外形简单、内部形状较复杂的机件。

（2）半剖视图

当机件具有对称平面时，向垂直于对称平面的投影面上投射所得的图形，允许以对称中心线为界，一半画成剖视图，另一半画成视图，这样获得的剖视图称为半剖视图。

半剖视图主要用于内外形状都需要表达、结构对称的机件。半剖视图能在同一视图上兼顾表达物体的内﹑外结构,适用于内外结构都需要表达且具有对称平面的物体.

画半剖视图应注意:

A,半个视图和半个剖视图的分界线是对称中心线(细点划线),不能画成粗实线。

B,轮廓线与对称中心线重合的物体不宜采用半剖视。

C,由于图形对称,物体的内形在半个剖视图中已表示清楚,因此在表达外形的半个剖视图中不必再画出相应的细虚线。

D,标注半个剖视图的尺寸时,尺寸线一端画出箭头并指到尺寸界限,而另一端只要略超出对称中心线即可,不画箭头。

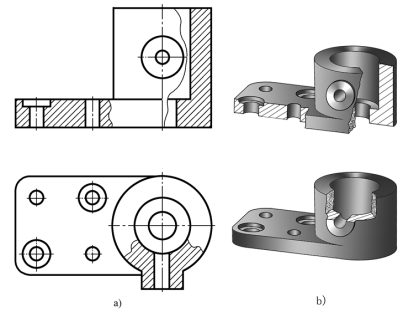

（3）局部剖视图

用剖切面局部地（非一半的局部）剖开物体所得的剖视图，称为局部剖视图。

局部剖视图适用于物体仅有局部的内形需要表达，不宜采用全剖，也不能采用半剖的情况。

画局部剖视图应注意：

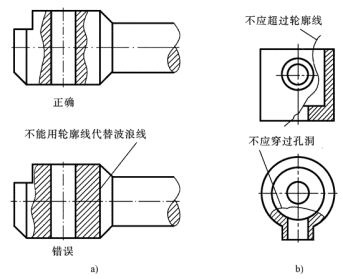

A，  局部剖视图用波浪线或双折线与视图分界，可看成是剖切物体裂痕的投影。波浪线不能超出视图的轮廓线，也不能与视图上其他图线重合或画在轮廓线的延长线上，遇孔、槽等空心结构不能穿空而过。

B，局部剖视图是一种比较灵活的表达方法，其剖切位置和范围可根据需要而定，若运用得当，可使图形简明清晰，但在一个视图中局部剖视图的数量不宜过多，以免使图形显得支离破碎。

7.2.4剖切面的种类

（1）单一的剖切面

A，平行于基本投影面的单一剖切面。

B，不平行于基本投影面的单一剖切面。

（2）几个平行的剖切平面

当机件上具有几种不同的结构要素（如孔、槽等），它们的中心线排列在几个互相平行的平面上时，宜采用几个平行的剖切面剖切， 如图所示。

画这种剖视图的时应该注意：

A，因为剖切是假想的，所以在剖视图上不应画出剖切平面转折处的界限。

B，剖切平面的转折处不应与图中的轮廓线重合。

C，在剖视图上，不应出现不完整的结构，相同的内部结构只需剖切一处即可。

（3）几个相交的剖切平面

用两个相交的剖切面（交线垂直于某一基本投影面）剖开机件，以表达具有回转轴机件的内部形状。此时，两剖切面的交线应与回转轴重合，如图所示。用这种方法画剖视图时，应先将被剖切面剖开的断面旋转到与选定的基本投影面平行，然后再进行投射。

应注意的是，凡在剖切面后，没有被剖到的结构，仍按原来的位置投射。如图所示机件上的小圆孔，其俯视图即是按原来位置投射画出的。

画这种剖视图时应注意：

A，  两剖切平面的交线要与物体的回转轴线重合。

B，  位于剖切平面后的其他结构仍按原来的位置进行投影。

7．3断面图

7．3．1 断面图的概念

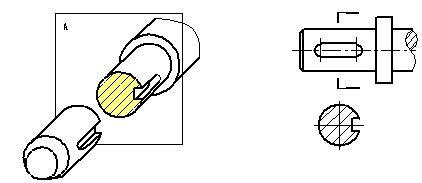

假想用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形叫断面图。断面图可以简称为断面。断面可分为移出断面和重合断面。

7．3．2移出断面图

画在视图范围以外的断面称为移出断面。移出断面图应尽量画在剖切线的延长线上，其轮廓线用粗实线绘制。

（1）画移出断面应注意：

1）当断面图图形对称时，可画在视图的中断处。

2）当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视绘制。

3）当剖切平面通过非圆孔，会导致出现分离的两个断面时，这些结构应按剖视绘制。

4）由两个或多个相交的剖切平面剖切得到的移出断面图，中间一般应断开。

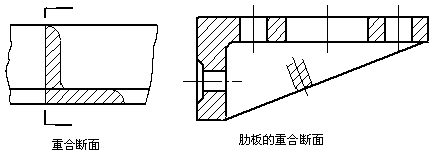

7.3.3重合断面图

画在视图内的断面图称为重合断面。重合断面图的轮廓线用细实线绘制。当视图中的轮廓线与重合断面的轮廓线重合时，视图中的轮廓线（粗实线）仍应画出，不可间断。

7．4简化画法及局部放大图

7．4．1 常用简化画法

为了使制图简便，下面介绍国标所规定的一部分简化画法。

（1）剖视、断面图中的简化画法

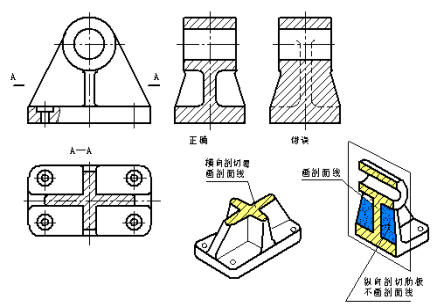

①对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用粗实线将它与其邻接部分分开。

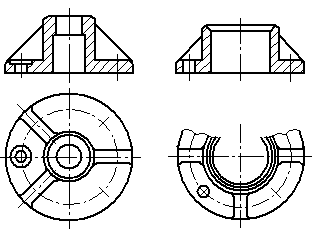

当机件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出，并且不必标注。

② 圆柱形法兰和类似机件上均匀分布的孔（由机件外向该法兰端面方向投影）。

③ 在不引起误解时、过渡线、相贯线，允许简化，如用圆或直线代替非圆曲线。

④ 当图形不能充分表达平面时，可用两条相交的细实线所画的平面符号表示，

（2）对相同结构和小结构的简化

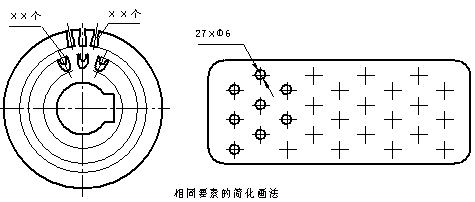

①当机件具有若干相同结构（如齿槽）并按一定规律分布时，只需画出几个完整的结构，其余用细实线连接，但必须在图中注出该结构的总数。

②直径相同且成规律分布的孔（螺孔、沉孔等），可仅画出一个或几个，其余的只需用细点画线表示其中心位置，且应注明孔的总数。

（3）图形的简化画法

①　在不致引起误解时，对于对称机件的视图，可只画一半或四分之一，并在对称中心线的两端画出对称符号，即与对称中心线垂直的两条短平行细实线。

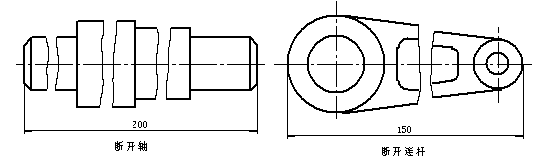

② 在较长的机件（轴、杆、型材、连杆等）沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制，但要标注实际的长度尺寸。

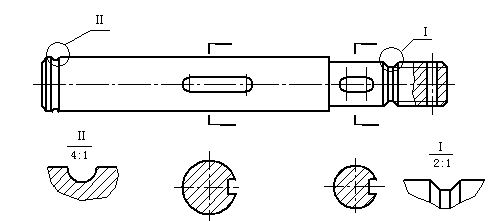

7．4．2局部放大图

将机件的部分结构用大于原图形所采用比例画出的图形，称为局部放大图.

当机件上的某一细小结构表达不清楚或难于标注尺寸时，可以将机件的部分结构用大于原图形所采用的比例画出，此图形称为局部放大图。局部放大图可画成视图、剖视图、断面图，它与被放大部分的原表达方式无关。局部放大图应放置在被放大部分的附近。

绘制局部放大图时，应用细实线圈出被放大部位，当同一机件上有几个被放大部分时，必须用罗马数字依次标出被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例，用细横线上下分开标出。而机件上只有一处放大时，局部放大图只须注明所作的比例。
